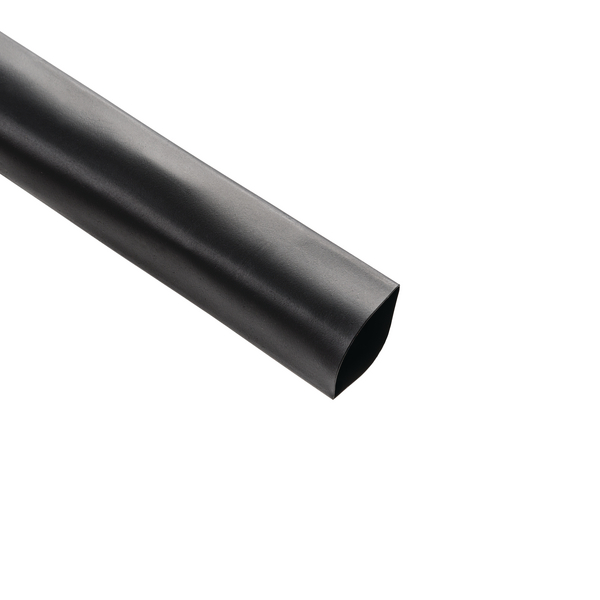

Tubo termocontrátil 2:1 auto extinguível 3,2/1,6
Referência 300-73040
| TCN20-3.2/1.6-PO-X-BK
|
Detalhes
- Parede fina;
- Baixa temperatura de contração;
- Autoextinguível;
- Tensão de trabalho: 1KV;
- Tubos até 6,4 mm possuem perfil redondo;
- Tubos a partir de 9,5 mm possuem perfi achatado.
Mais produtos nesse grupo de produtos:
| Aplicação | O TCN20 é ideal para aplicações eletroeletrônicas, para isolação de fios, cabos, conectores, barramentos de baixa tensão e componentes eletrônicos. Também protegem contra corrosão e abrasão mecânica. |
| Alongamento após envelhecimento térmico (%) | 350% |
| Com adesivo interno | Não |
| Cor | Preto (BK) |
| Código Local | 011212002 |
| Embalagem | 300m |
| Família de Produtos | TCN20 |
| Ferramentas de Aplicação Recomendada | H6100 |
| GLOBAL PART NAME | TCN20-3.2/1.6-PO-X-BK |
| Grupo de Produtos | Tubo Termocontrátil 2:1 - Parede fina sem adesivo |
| Imprimível | Não |
| Material | Poliolefina reticulada (PO-X) |
| Medida de Referência em Polegadas | 1/8" |
| Quantidade por | rolo |
| Referência | TCN20-3.2/1.6 |
| Resistência à tração por envelhecimento térmico | 14MPa |
| Taxa de Contração | 2:1 |
| Teste de envelhecimento térmico | 168h/160°C |
| Variante | Parede fina |
|
|
| Comp. (L) | 300m |
| Diâmetro Encolhido d (imperial) | 0.062" |
| Diâmetro Encolhido d (métrico) | 1.6mm |
| Diâmetro Fornecido D (métrico) | 3.2mm |
| Diâmetro Nominal (imperial) | 0.13" |
| Diâmetro Nominal (métrico) | 3.2mm |
| Diâmetro fornecido D (imperial) | 0.12" |
| Espessura de Parede WT (imperial) | .017" |
| Espessura de Parede WT (métrico) | 0.45mm |
| Formato do Tubo | Redondo |
| Variação Longitudinal após encolhimento | +/-5% |
Download
| Arquivo UL n.º | E143529 |
| Atende à Diretiva RoHs | Sim |
| Atende à diretiva ELV (artigos 4 - 2) | Sim |
| Auto extinguível (Sim/Não) ETIM | Sim |
| Certificado CSA | Não |
| Certificado UL | Não |
| Certificado UL | Sim |
| Certificado UL SOMENTE | Não |
| Certificado UL SOMENTE | Sim |
| Certificação | ANSI/UL 224, CSA, DIN 75200 (09/1980) |
| Certificação para Logos |
|
| Classe de Isolação | E (VDE 0530) |
| Encolhimento Longitudinal | 400% |
| Flamabilidade | UL224 VW-1 |
| Força Tensão MPa | 14MPa |
| Itens Danosos | Não |
| Livre de Halogênio | Não |
| Resistência Volume | 10¹⁴ Ω cm |
| Rigidez Dielétrica | 20kV/mm |
| Temperatura Mínima de Encolhimento | +100 °C |
| Temperatura de Trabalho (métrico) | -55 °C a +125 °C |
| link UL OCD | Link Link |
|
|
|
| Comprimento do Rolo (imperial) | 984.3ft |
| Comprimento do Rolo (métrico) | 300.0m |
| Código EAN | 4031026282749 |
| PL1 Altura da embalagem | 0.08m |
| PL1 Comprimento da embalagem | 0.385m |
| PL1 Largura da embalagem | 0.385m |
| PL1 Peso da embalagem (bruto) | 1.617kg |
| PL1 Quantidade | 300 |
| PL1 Tipo | rolo |
| PL1 Volume da embalagem | 0.01186m³ |
| PL3 Altura da Embalagem | 0.42m |
| PL3 Comprimento da embalagem | 0.405m |
| PL3 Largura da embalagem | 0.4m |
| PL3 Peso da embalagem (bruto) | 8.585kg |
| PL3 Quantidade | 1500 |
| PL3 Tipo | Caixa de papelão |
| PL3 Volume da embalagem | 0.068m³ |
| PL4 Altura da embalagem | 0.985m |
| PL4 Comprimento da embalagem | 1.2m |
| PL4 Largura da embalagem | 0.8m |
| PL4 Peso da embalagem (bruto) | 55.34kg |
| PL4 Quantidade | 6000 |
| PL4 Tipo | pallet |
| PL4 Volume da embalagem | 0.946m³ |
